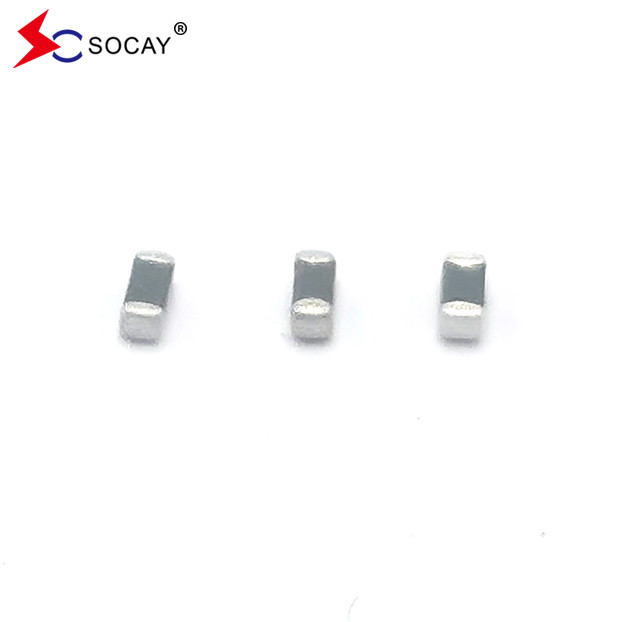

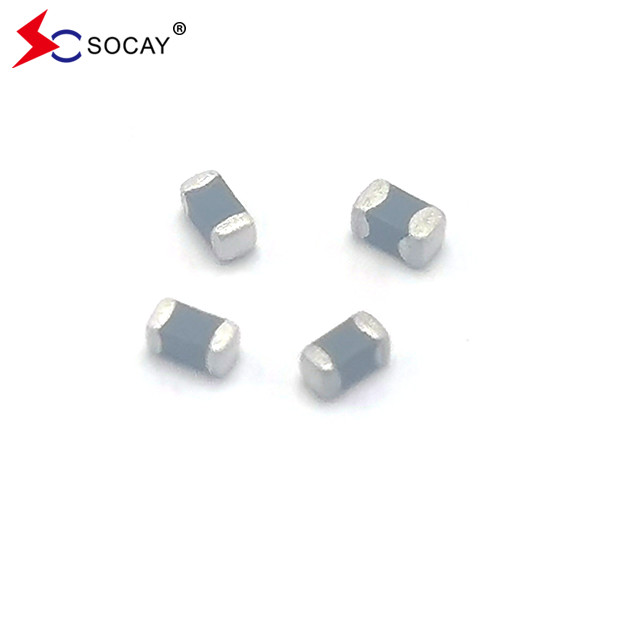

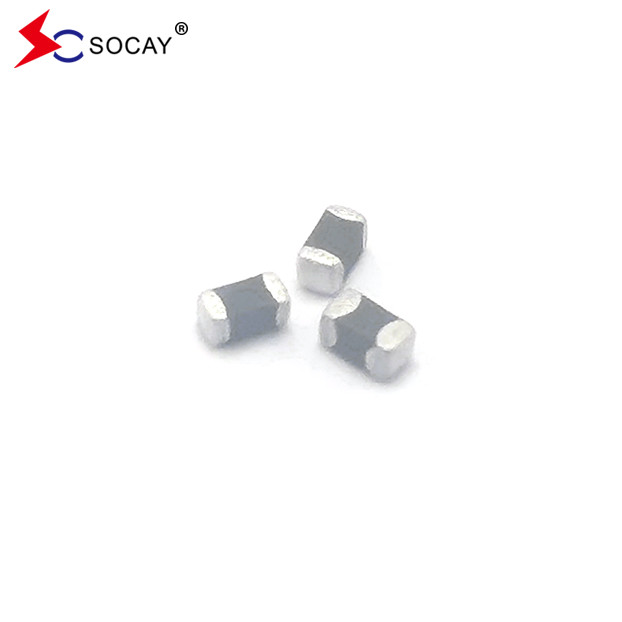

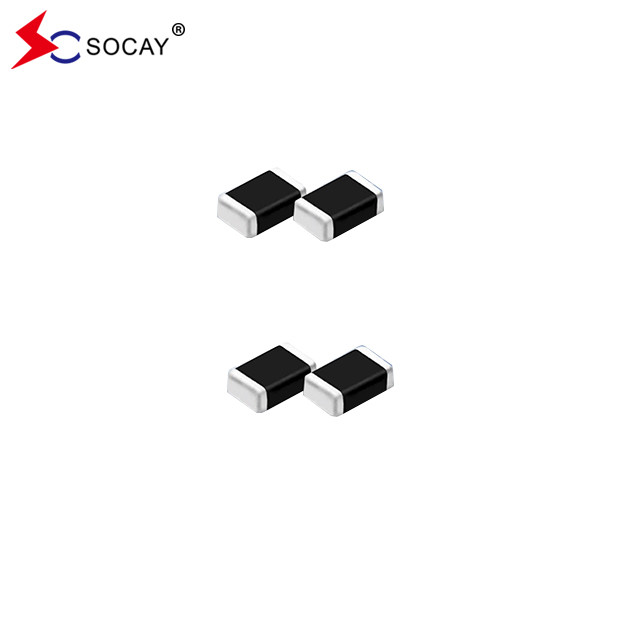

0603 표면 마운트 바리스토르 SV0603N300G0A 우수한 낮은 안정적인 누출 전류
표면 마운트 바리스토르 DATASHEET:SV0603N300G0A_v89.1.pdf
설명:
표면 마운트 바리스터 SV0603N300G0A는 다층 제조 기술을 기반으로 합니다. 이 부품들은 다양한 일시적인 사건을 억제하도록 설계되었습니다.IEC 61000-4-2 또는 전기 자기 준수 (EMC) 에 사용되는 다른 표준에 명시된 것을 포함하여SV0603N300G0A는 일반적으로 회로판 수준에서 통합 회로 및 다른 구성 요소를 보호하기 위해 적용됩니다. 그것은 제너 다이오드보다 더 넓은 온도 범위에서 작동 할 수 있습니다.
표면 마운트 바리스토르 동등 회로:
전기 특성(25±5°C):
| 기호 | 최소 | 전형적 | 최대 | 단위 |
| VRMS | ∙ | ∙ | 25 | V |
| VDC | ∙ | ∙ | 30 | V |
| VV | 36 | ∙ | 45 | V |
| VC | ∙ | ∙ | 99 | V |
| 아이맥스 | ∙ | ∙ | 30 | A |
| Wmax | ∙ | ∙ | 0.1 | J |
VRMS - 바리스토르가 유지할 수 있는 최대 AC 작동 전압, 누출 전류 10μA를 초과하지 않는다.
VDC: 바리스토르가 유지하며 누출 전류 10μA를 초과할 수 있는 최대 DC 작동 전압.
VV - 1mA DC 전류에서 측정된 장치 전체의 전압.
VB와 동등합니다.
VC - 8/20μs 파형과 1A 펄스 전류로 바리스토를 가로지르는 최대 피크 전류.
Imax - 장치 고장없이 8/20μs 파형으로 적용될 수 있는 최대 피크 전류.
Wmax - 장치 고장없이 10/1000μs 파형으로 분산될 수 있는 최대 에너지.
표면 마운트 바리스토르 특징:
|
표면 마운트 바리스터 응용 프로그램:
|
표면 마운트 바리스토르 구조와 크기:
| 크기 EIA (EIAJ) |
0603 (1608) |
|
| 기호 | 인치 | 밀리미터 |
| L | 00.063±0.006 | 10.60±0.15 |
| W | 00.031±0.004 | 00.80±0.10 |
| T | 00.031±0.008 | 00.80±0.20 |
| C | 00.012±0.008 | 00.30±0.20 |
|
기판을 취급할 때 주의해야 한다. 이 제품을 extreme로 굽는 것을 초과하지 마십시오 ( 참조 예제)
|
표면 마운트 바리스터 용접 매개 변수:
| 리플로우 상태 | Pb-Free 집합 | ||
| 전열 | -온도 분 (T)s ((min)) | +150°C | |
| - 최대 온도 (T)s ((max)) | +200°C | ||
| -시간 (분 ~ 최대) (T)S) | 60~180초 | ||
| 평균 램프업 속도 (Liquidus Temp T)L) 최고치까지 | 3°C/초 최대 | ||
| TS (max)T까지L- 램프업 비율 | 3°C/초 최대 | ||
| 재흐름 | - 온도 (T)L(리키두스) | +217°C | |
| - 시간 (분 ~ 최대) (T)L) | 60~150초 | ||
| 최고 온도 (T)P) | 260 +0/-5°C | ||
| 실제 최고 온도 (T) 에서 5°C 내의 시간P) | 20~40초 | ||
| 램프 다운 비율 | 최대 6°C/초 | ||
| 최고 온도까지 25°C 시간 (T)P) | 최대 8분 | ||
다층 바리스터 운반 테이프 차원:
|
크기 EIA (EIAJ) |
0603 (1608) |
|
| 기호 | 인치 | 밀리미터 |
| A | 00.315±0.012 | 80.00±0.30 |
| B | 0.138±0.002 | 30.50±0.05 |
| C | 00.069±0.002 | 10.75±0.10 |
| D0 | 00.061±0.002 | 10.55±0.05 |
| P0 | 00.157±0.004 | 40.00±0.10 |
| P1 | 00.079±0.002 | 40.00±0.10 |
| P2 | 00.079±0.002 | 20.00±0.05 |
| W | 00.041±0.006 | 10.05±0.15 |
| L | 00.075±0.006 | 10.90±0.15 |
| T | 00.037±0.002 | 00.95±0.05 |
테이핑 패키지의 제품 양:
|
SIZE EIA (EIAJ) |
0603 (1608) |
| 표준 포장량 (PCS / 릴) | 4,000 |
