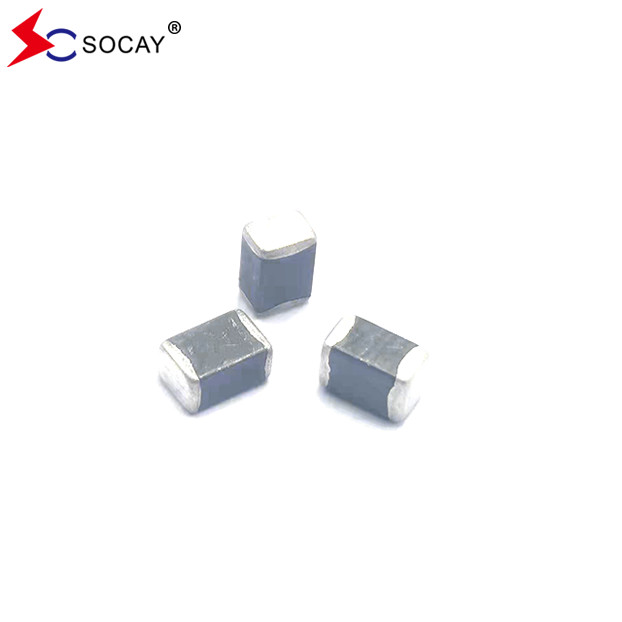

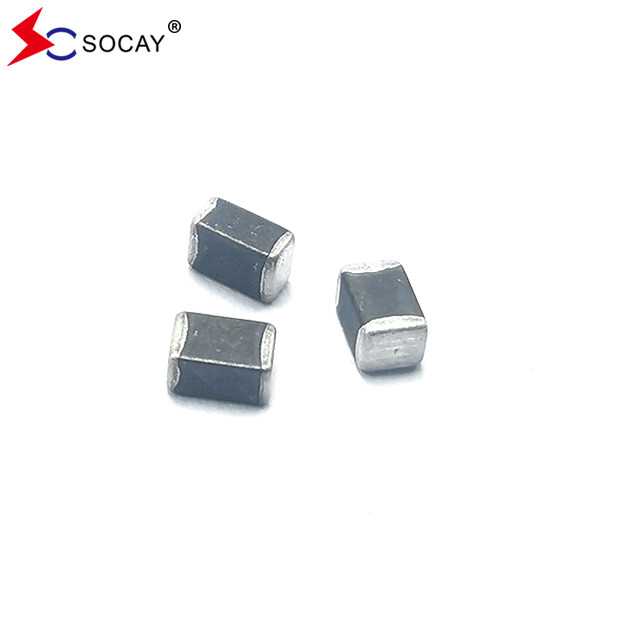

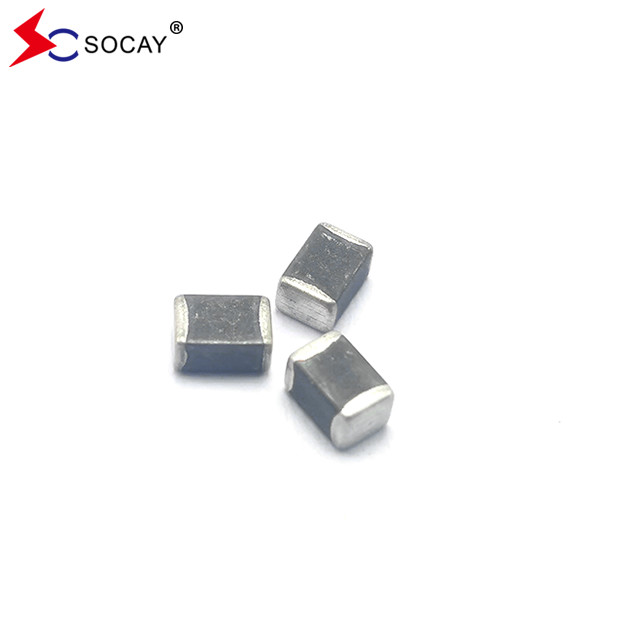

원본 공장 SOCAY 다층 칩 바리스토르 SV1812H471G0A 1812 시리즈 385VDC
다층 칩 바리스터 DATASHEET:SV1812H471G0A_v2091.pdf
설명:
멀티 레이어 칩 바리스토르 SV1812H471G0A는 멀티 레이어 제조 기술을 기반으로 합니다. 이 부품들은 다양한 일시적인 사건을 억제하도록 설계되었습니다.IEC 61000-4-2 또는 전기 자기 준수 (EMC) 에 사용되는 다른 표준에 명시된 것을 포함하여SV1812H471G0A는 일반적으로 회로판 수준에서 통합 회로 및 다른 구성 요소를 보호하기 위해 적용됩니다. 그것은 제너 다이오드보다 더 넓은 온도 범위에서 작동 할 수 있습니다.
분류:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP:5D,7D,10D,14D,20D,25D,32D
전류:1A~15KA
크기가 작을수록 가격이 낮습니다.
매출량이 낮을수록 크기가 커집니다.
매출량이 높을수록 더 비싸죠.
전압이 높을수록 튜브가 두꺼워집니다.
반응 시간≤10NS
다층 칩 바리스터전기적 특성 (25±5°C):
| 기호 | 최소 | 전형적 | 최대 | 단위 |
| VRMS | ∙ | ∙ | 300 | V |
| VDC | ∙ | ∙ | 385 | V |
| VV | 423 | ∙ | 517 | V |
| VC | ∙ | ∙ | 810 | V |
| 아이맥스 | ∙ | ∙ | 400 | A |
| Wmax | ∙ | ∙ | 2.3 | J |
VRMS - 바리스토르가 유지할 수 있는 최대 AC 작동 전압, 누출 전류 10μA를 초과하지 않는다.
VDC: 바리스토르가 유지하며 누출 전류 10μA를 초과할 수 있는 최대 DC 작동 전압.
VV - 1mA DC 전류에서 측정된 장치 전체의 전압.
VB와 동등합니다.
VC - 8/20μs 파형과 10A 펄스 전류를 가진 바리스토르를 가로지르는 최대 피크 전류.
Imax - 장치 고장없이 8/20μs 파형으로 적용될 수 있는 최대 피크 전류.
다층 칩 바리스터C명령어 & 차원:
| 크기 EIA (EIAJ) | 길이 (L) | 너비 (W) | 두께 (T) | |||
| 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | |
| 1812 (4532) | 0.177±0016 | 40.50±0.40 | 00.126±0.012 | 3.20±0.30 | 0.134 맥스 | 3.40 맥스 |
일반 기술 데이터:
| 작동 온도 | -55~125°C |
| 저장 온도 | -55~150°C |
| 반응 시간 | < 1 ns |
| 용접 가능성 | 245±5°C, 3±1초 |
| 소금 류 저항성 | 260±5°C, 10±1초 |
용접 권장 사항:
테이핑 패키지에 있는 제품의 양:
| SIZE EIA(EIAJ) |
1812 (4532) |
| 표준 포장량 (PCS / 릴) | 1,000 |
적용
전력 보호, 스위치, POS 기계, 번개 차단기, 건물 내부통신기, 모니터링 시스템, 주차 카드, 전송 시스템, 기기, 계정, 통신 제품,제어판.
