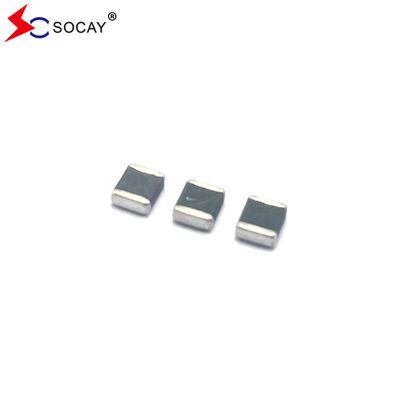

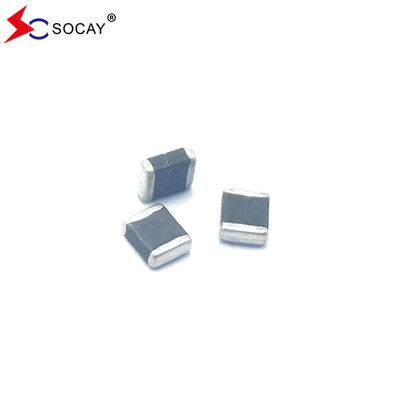

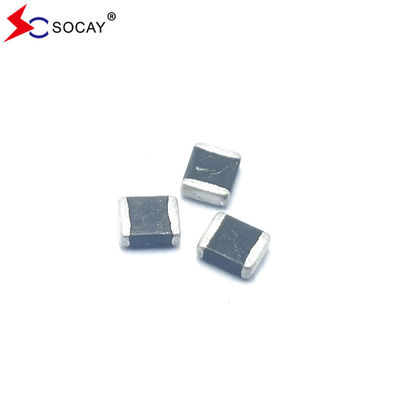

SMD 1210 타입 다층 칩 바리스토르 SV1210N470G0A 아연 산화물 바리스토르 47V DC

3000PCS
MOQ
negotiable
가격
SMD 1210 타입 다층 칩 바리스토르 SV1210N470G0A 아연 산화물 바리스토르 47V DC
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
구성 요소 이름: 다층 칩 배리스터
구성 요소 패키지: SMD1210
최대 DC 작동 전압: 47v
Vv(최소): 56.4V
Vv(최대): 70.5V
배리스터 전체의 최대 피크 전류: 155V
최고의 정점 경향: 250A
Wmax: 0.8J
강조하다:

SMD 1210 다층 칩 바리스터

,

다층 칩 바리스토르 47V DC

,

다층 진크 산화물 바리스토르

기본 정보
원래 장소: 심천 광동 중국
브랜드 이름: SOCAY
인증: REACH RoHS ISO
모델 번호: SV1210N470G0A
결제 및 배송 조건
배달 시간: 5~8일
제품 설명

1210 타입 SMD 아연 산화물 바리스토르 SV1210N470G0A SOCAY 원본 공장 공급


SMD 진크산화물 바리스터데이터 셰이트:SV1210N470G0A_v2091.pdf


설명:
SMD 아연산 Varistor SV1210N470G0A는 다층 제조 기술을 기반으로 합니다. 이 부품들은 다양한 일시적인 현상을 억제하도록 설계되었습니다.IEC 61000-4-2 또는 전기 자기 준수 (EMC) 에 사용되는 다른 표준에 명시된 것을 포함하여SV1210N470G0A는 일반적으로 회로판 수준에서 통합 회로 및 다른 구성 요소를 보호하기 위해 적용됩니다. 그것은 제너 다이오드보다 더 넓은 온도 범위에서 작동 할 수 있습니다.


SMD 진크산화물 바리스터전기적 특성 (25±5°C):

기호 최소 전형적 최대 단위
VRMS 37 V
VDC 47 V
VV 56.4 70.5 V
VC 155 V
아이맥스 250 A
Wmax 0.8 J

VRMS -SMD 진크산화물 바리스터바리스토르가 유지할 수 있는 최대 AC 작동 전압은 누출 전류 10μA를 초과하지 않습니다.

VDC: 바리스토르가 유지하며 누출 전류 10μA를 초과할 수 있는 최대 DC 작동 전압.

VV - 1mA DC 전류에서 측정된 장치 전체의 전압.

VB와 동등합니다.

VC - 8/20μs 파형과 5A 펄스 전류로 바리스토를 가로지르는 최대 피크 전류

Imax - 장치 고장없이 8/20μs 파형으로 적용될 수 있는 최대 피크 전류.

Wmax - 장치 고장없이 10/1000μs 파형으로 분산될 수 있는 최대 에너지.







SMD 진크산화물 바리스터F성질:

  • 직사각형, 하이브리드 통합 회로 또는 인쇄 회로 표면 장착 부품을 위한 크기의 일련
  • 많은 사이드 전극 리드 아웃 물질이 있으며, 특히 엄격한 요구 사항의 용접성과 용접 열에 대한 저항성을 위해 표면 장착 기술에 적합합니다.
  • 빠른 반응 (<1ns)
  • 낮은 누출 전류, 낮은 클램핑 전압
  • 리플로우, 웨브 용접 및 뜨거운 공기로 수동 용접에 적합합니다.



SMD 진크산화물 바리스터A응용 프로그램:

  • 마더 보드, 노트북, 셀룰러 폰, PDA, 휴대용 장치, DSC, DV, 스캐너 및 셋톱 박스... 등에 대한 응용 프로그램
  • 눌러 버튼, 전력 라인 및 낮은 주파수 단일 라인 초전압 보호에 적합합니다.




SMD 진크산화물 바리스터C명령어 & 차원:
SMD 1210 타입 다층 칩 바리스토르 SV1210N470G0A 아연 산화물 바리스토르 47V DC 0

크기 EIA (EIAJ) 길이 (L) 너비 (W) 두께 (T)
  인치 밀리미터 인치 밀리미터 인치 밀리미터
1210 (3225) 00.126±0.012 3.20±0.30 00.098±0.012 20.50±0.30 0.098 최대 2.50 최대





일반 기술 데이터:

작동 온도 -55~125°C
저장 온도 -55~150°C
반응 시간 < 1 ns
용접 가능성 245±5°C, 3±1초
소금 류 저항성 260±5°C, 10±1초







용접 권장 사항:

SMD 1210 타입 다층 칩 바리스토르 SV1210N470G0A 아연 산화물 바리스토르 47V DC 1

  • 전열
    • 온도 상승 속도는 2 ~ 4 °C / s가 제안됩니다.
    • 적당한 선열 시간은 60~120초입니다.
  • 난방
    • 급격한 온도 상승에 주의해야 용접 능력을 악화시킬 수 있습니다.
    • 펠 온도를 215 °C에서 225 °C까지 설정합니다.
  • 냉각
    • 느린 냉각에 주의해야 합니다. 이는 부품의 위치 전환을 유발할 수 있기 때문입니다.







테이핑 패키지에 있는 제품의 양:

SIZE EIA(EIAJ)

1210

(3225)

표준 포장량 (PCS / 릴) 3,000



SMD 1210 타입 다층 칩 바리스토르 SV1210N470G0A 아연 산화물 바리스토르 47V DC 2
